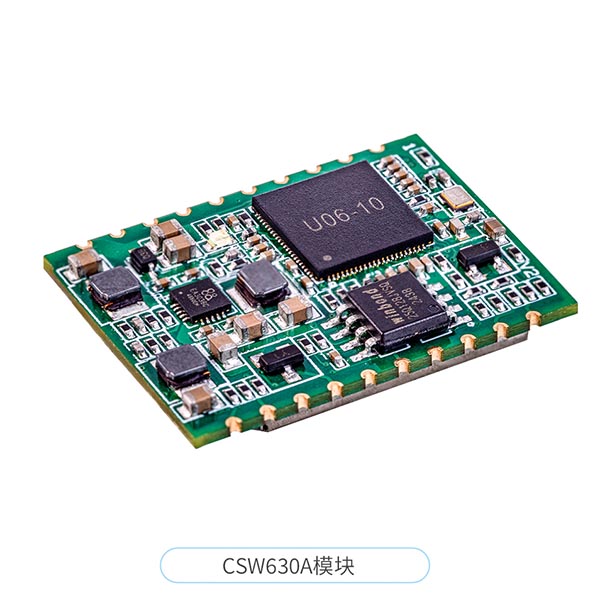

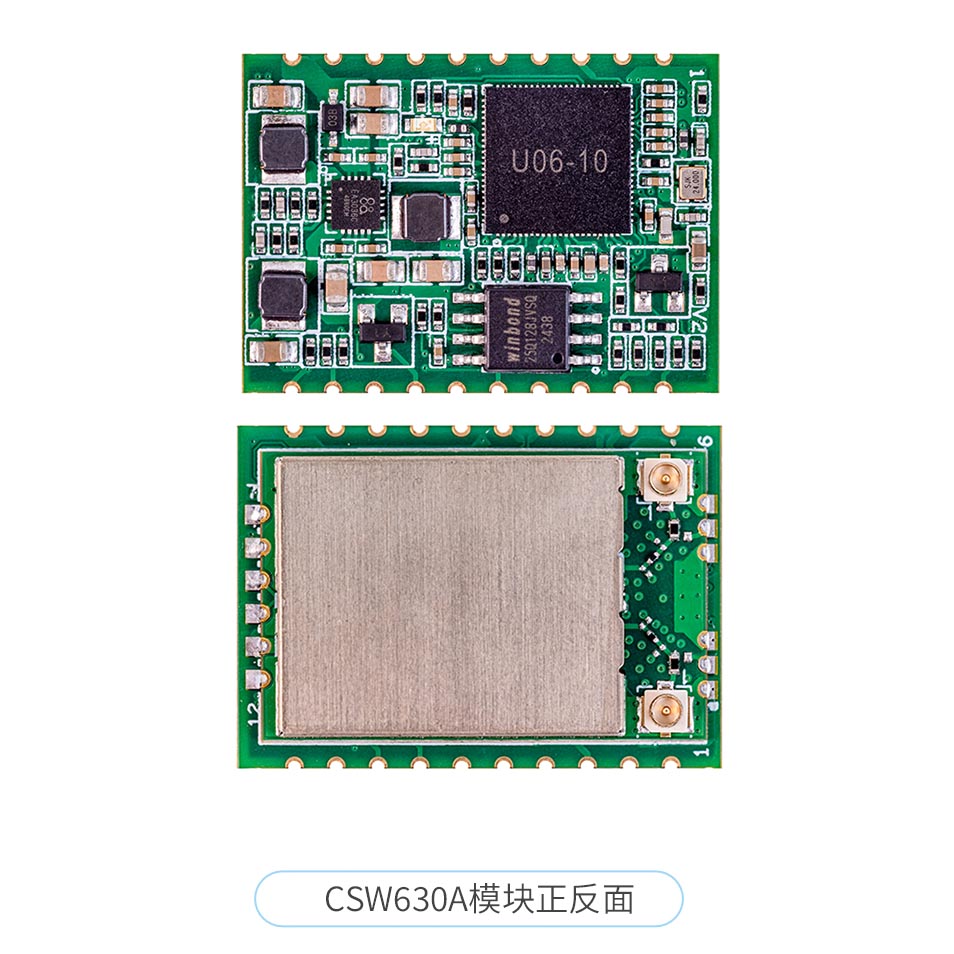

wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A功能特點：

wifi圖傳模組超遠距離wifi視頻傳輸模塊CSW630A功能特點：

1、5.1G/5.8G頻段工作

2、點對點傳輸12公里以上

3、POE供電設備集成強大MIMO天線，施工簡單

4、更多不干擾信道，適合大量部署；性價比高，視頻/語音/數據容易組網

5、POE供電，施工簡單方便

6、自動調整頻道，避免手動修改的麻煩

7、輸出自動增益控制，接收靈敏度高

8、點對點多點視頻應用，可無縫漫游

9、遠傳輸距離達12公里以上

10、MIMO技術穩定可靠，提供高凈帶寬

CSW630A支持上電自組MESH網，該MESH網配置簡單，支持加密傳輸，延時低，支持節點多達50個。
與其他技術的比較如下：



技術	phy傳輸速率	地面?zhèn)鬏斁嚯x（米）	典型用例
LoRa	0.3-50	10000	煤氣水電抄表
zigbee	250	20	近距離組網
藍牙	250-2000	30	近距離音頻傳輸
標準WiFi	10000-150000	60	近距離大數據量傳輸
LR-WiFi	1500-75000	1000	遠距離高速率傳輸，如視頻照片等

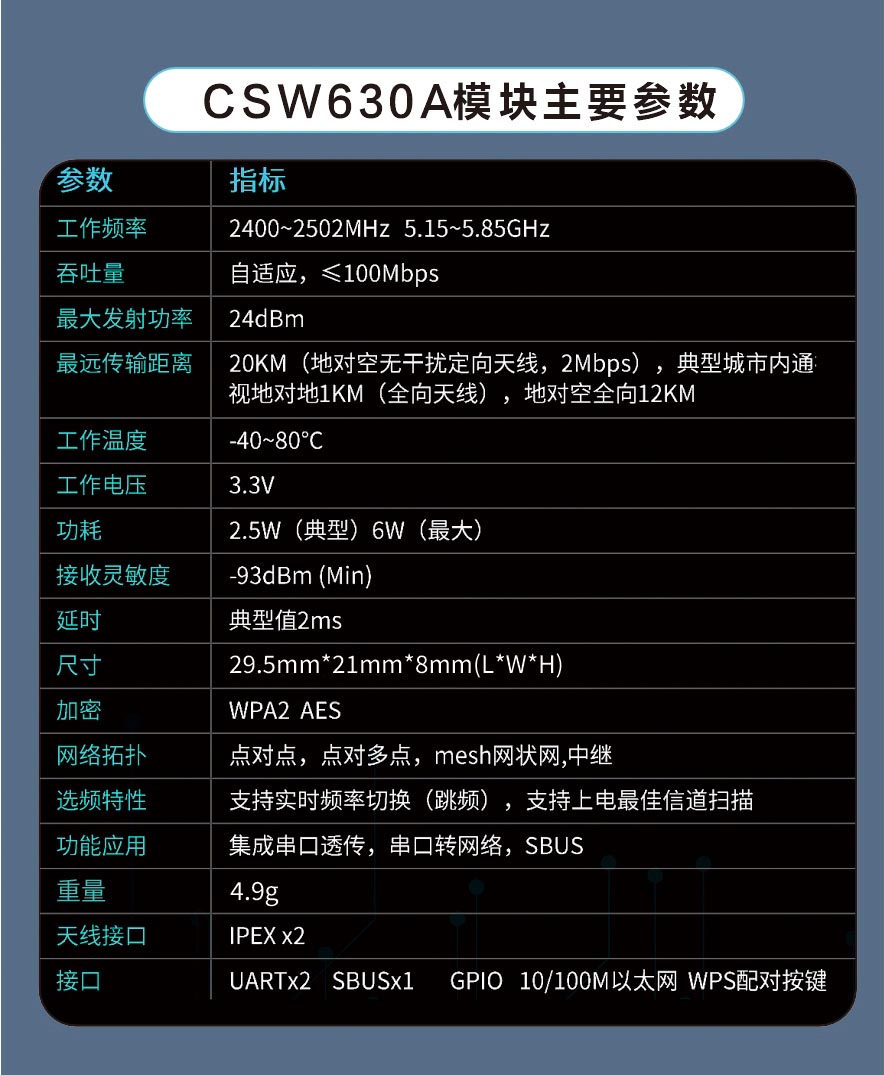

產品規格如下：

遠傳輸距離	CSW630A：>12KM（空曠無干擾）
吞吐量	自適應，1~100Mbps
網絡拓撲	點對點，點對多點，可支持mesh組網
接收靈敏度	大-101dBm
分集	2x2MIMO，ML，MRC
傳輸技術	OFDM  LR-WiFi
FEC	LDPC
頻段	2.4GHz（ISM）
發射功率	29dBm（雙路,單路26dBm）
加密	WPA2 AES
工作溫度范圍	-25~80℃
功耗	2~6W
尺寸	38x33mm
數據接口	以太網x2，USBx1，UARTx4（支持透傳）

wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A應用：

油田/天然氣田大多位于沼澤、沙漠、盆地、淺海等地區。由于遠離城市，交通設施相對落后。10km遠距離無線通信模塊 評估板WLAN擴頻技術建立無線微波網絡，實現無線數據通信，具有安裝開通快、維護遷移方便、成本低等優點。

應用1：無線監控系統

在方圓幾十平方公里的油田開采區，在單井、計劃轉運站、聯合站等生產現場設置無線監控點；在油田總控室建立系統中心基站。選擇電信無線微波產品，配合高增益天線，建立油田總控室與各監控點之間的無線傳輸主環節，實現生產現場圖像信息、生產數據、設備運行數據、原油儲備和運輸信息的實時動態傳輸，為采油生產指揮調度提供準確及時的一手信息。

同時，在許多無人值守的油田生產區，原油及其生產設施的安全也是相關部門的首要任務。生產現場的10km遠距離無線通信模塊wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A無線遠程視頻監控網絡為生產現場的安全工作提供了強有力的支持，確保了油田安全部門對非法犯罪活動的快速打擊。

每個監控點由視頻采集處理系統和信號傳輸系統組成，包括攝像機、云平臺及其控制器、網絡視頻服務器；無人機無線控制模塊信號傳輸系統由無線微波、天饋系統等組成。該系統采用先進的數字處理技術，基于監控攝像機拍攝的圖像信息處理TCP/IP數據包通過無線網絡傳輸?shù)竭h端監控中心。監控中心基站由電信無線網橋和天饋系統組成。監控圖像的實時顯示、歸檔、查詢等功能均由計算機系統或數字網絡視頻服務器完成。通過授權，無人機無線控制模塊系統資源可以共享LAN或INTERNET遠程監控和點播，建立電子地圖系統，遠程監控中心還可以控制前端監控攝像頭，根據操作人員的需要拍攝不同方向、不同尺度的現場視頻圖像。

應用二：數據采集系統

為提高勘探開發基礎數據采集水平，監測抽油機負荷、電潛泵井、螺桿泵井電機電流、功率因數等設備運行數據，實時采集和傳輸井口壓力、井口溫度、井底流壓、井底溫度等勘探基礎數據，選用專業WiFi無線mesh組網方案，結合各種數據采集設備，可建立勘探開發基礎數據無線采集系統。

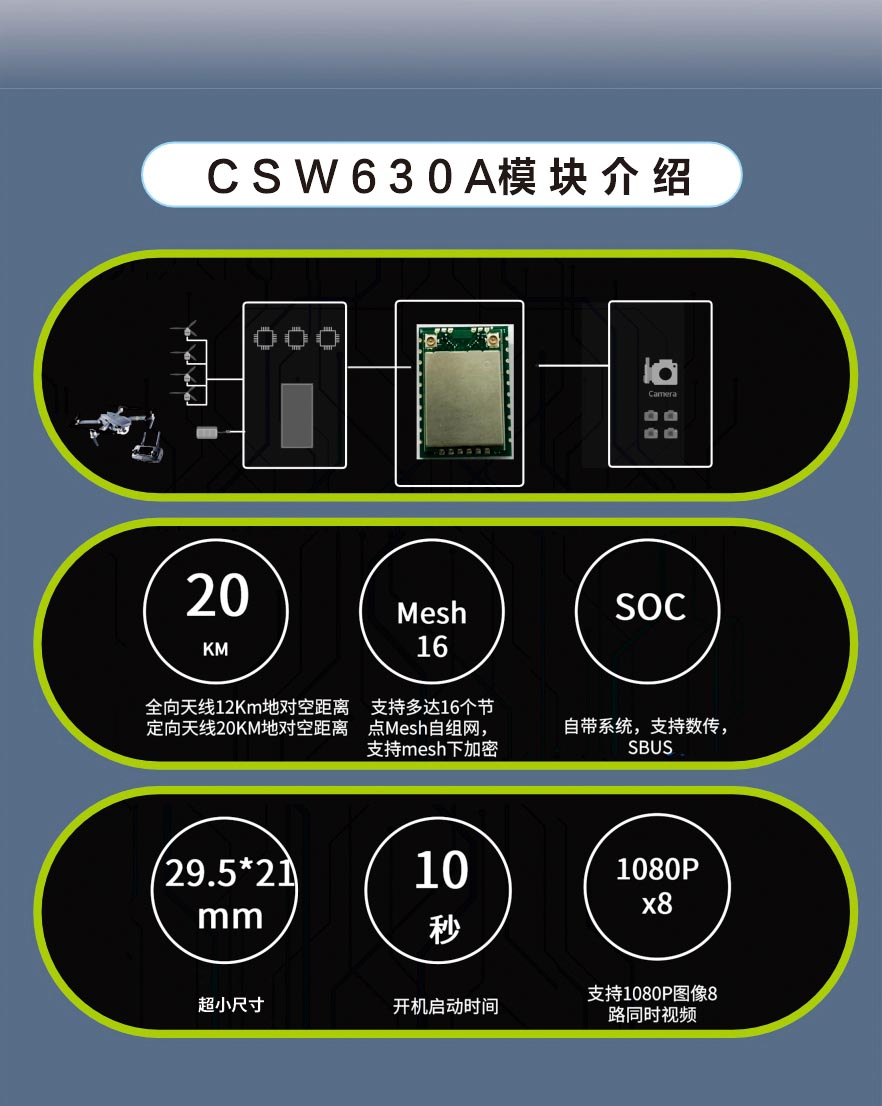

wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A產品介紹：

WiFi無線mesh組網方案在本系統中，勘探開發過程中的數據信息通過無線網絡實時傳輸，具有無線微波設備突出的覆蓋特性和數據接收靈敏度。在無線信號覆蓋區，無論是固定接收點還是車載移動接收點，都可以實時接收鉆點采集的數據信息，確保中控室能夠快速準確地掌握轄區內各油井的工作狀況，及時發現隱患，WiFi無線mesh組網方案可以實現基礎數據的及時采集和倉儲，完善油田勘探開發的基礎信息采集系統。
隨著科技的飛速發展，無人機技術在許多領域都得到了廣泛的應用。無人機能夠?qū)崿F(xiàn)自動化、遠程控制等特點，為人們的生活和工作帶來了極大的便利。而無線通信技術則是無人機控制的關鍵部分，它能夠?qū)崿F(xiàn)無人機與地面控制站之間的遠距離通信，從而保證無人機的遠程控制和數據傳輸。本文將介紹一款10km遠距離無線通信模塊wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A，以及其在無人機無線控制模塊和WiFi無線mesh組網方案中的應用。

1、12km wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A

wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A是一款基于DR3071芯片的遠距離無線通信模塊，它能夠?qū)崿F(xiàn)12km范圍內的無線通信。該模塊具有多種優勢，包括：
體積小、重量輕：方便集成到無人機中，減小無人機的重量和體積。
傳輸距離遠：遠能夠?qū)崿F(xiàn)12km的無線通信距離，能夠滿足大部分無人機應用場景的需求。
高速率、低延遲：能夠提供較高的傳輸速率和較低的延遲，滿足無人機控制和數據傳輸?shù)男枨蟆?br /> 多頻段支持：支持多個頻段，可以根據實際需求進行選擇。
高可靠性：具有較高的可靠性和穩定性，能夠保證無人機的遠程通信和控制。

2、無人機無線控制模塊

無人機無線控制模塊是實現無人機遠程控制的核心部分。該模塊通過無線通信技術將無人機的控制信號傳輸?shù)降孛婵刂普?，從而實現無人機的遠程控制。wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A作為一款遠距離無線通信模塊，可以應用于無人機無線控制模塊中，實現無人機的遠程控制和數據傳輸。
在無人機無線控制模塊的實現中，需要考慮以下幾個因素：
穩定性：無線控制模塊需要具有較高的穩定性，能夠保證在復雜的電磁環境和惡劣的氣候條件下正常工作。wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A具有較高的可靠性和穩定性，能夠滿足這一需求。
抗干擾能力：由于無人機工作環境復雜，存在多種干擾源，因此無線控制模塊需要具有較強的抗干擾能力。wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A采用了先進的抗干擾技術，能夠有效地抵抗各種干擾。
實時性：無人機控制需要具有較高的實時性，才能夠保證無人機的安全和穩定運行。wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A具有較低的延遲和較高的傳輸速率，能夠滿足這一需求。
擴展性：隨著無人機技術的不斷發展，無線控制模塊需要具有較強的擴展性，才能夠滿足不斷變化的應用需求。wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A可以方便地進行二次開發，擴展其功能和應用范圍。

3、WiFi無線mesh組網方案

WiFi無線mesh組網方案是一種適用于大面積覆蓋的無線通信網絡方案，它可以通過多跳（multi-hop）的方式實現節點之間的通信。在該方案中，每個節點都可以充當路由器和終端設備的角色，通過相互之間的協作實現數據的傳輸和共享。
將wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A應用于WiFi無線mesh組網方案中，可以實現無人機與地面控制站之間的遠距離通信。在該方案中，無人機可以作為一個節點加入到WiFi網絡中，通過與控制站之間的協作實現數據的傳輸和控制。同時，該方案還具有以下優點：
覆蓋范圍廣：WiFi無線mesh組網方案可以通過多跳的方式實現大面積覆蓋，從而滿足無人機在較大范圍內進行通信和控制的需求。
傳輸速率高：WiFi技術具有較高的傳輸速率，能夠滿足無人機傳輸大量數據的需求。
靈活性高：該方案具有較強的靈活性，可以方便地進行擴展和調整，適應不斷變化的應用需求。
成本低：WiFi無線mesh組網方案可以采用較便宜的設備搭建網絡，從而降低成本。

4、實際應用案例

在一個大型農場中，為了實現高效的作物管理和監控，農場主決定采用無人機技術。他們希望通過無人機來實現農田巡邏、作物狀態監測、土壤采樣等功能。由于農場 面積較大，為了實現可靠的遠程控制和數據傳輸，他們決定采用基于 wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A的無人機無線控制模塊和 WiFi 無線 mesh 組網方案。
在實施過程中，他們首先在農場 的關鍵區域布置了多個 WiFi 節點，形成一個覆蓋整個農場的 WiFi 網絡。然后，他們將 wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A集成到無人機中，通過無線控制模塊實現對無人機的遠程控制。同時，他們還通過 WiFi 網絡將無人機的實時數據傳輸?shù)娇刂普镜挠嬎銠C上，方便農場 主對農場 的各項指標進行監控和分析。
通過這個方案，他們成功地實現了對農場的遠程監控和管理。無人機的使用大大提高了工作效率，減少了人工巡邏的時間和成本。同時，通過 WiFi 網絡傳輸?shù)拇罅繑?shù)據也為他們提供了更多的決策依據，幫助他們更好地了解作物生長情況和土壤狀況。

5、結論

通過將 10km 遠距離無線通信模塊 wifi圖傳模組超遠距離數字視頻傳輸模塊CSW630A應用于無人機無線控制模塊和 WiFi 無線 mesh 組網方案中，我們可以實現無人機的遠程控制和數據傳輸。該方案具有傳輸距離遠、抗干擾能力強、實時性好、擴展性強等優點，能夠滿足大部分無人機應用場景的需求。同時，通過將無人機技術與農業生產相結合，我們可以提高工作效率、降低成本、提供更多的決策依據，為農業的發展帶來更多的機遇和挑戰。

常見問題：

1.該模塊能否使用串口通信？

   支持串口透傳，與外部uart串口接上即可點對點通信。默認波特率115200

2.這個模塊延時多大？

     基本在10ms以下。

3.能否和手機和電腦wifi連接？

      獨立開發的私有LR-WiFi協議，不能與手機wifi直接連接，可通過外接USB網卡（比如RTL8811CU）轉發與手機電腦連接，開發板已配送。

4.該產品為什么能傳這么遠？

      對物理底層和MAC層基于802.11標準進行了優化，形成私有LR-WiFi協議，具有更好的物理層和MAC機制，實現更遠距離的傳輸。

5.該產品能否組網？

    支持一對多組網和mesh組網。
